集装箱式储能电池舱灭火系统设计要点

答案先行：一个 40 尺集装箱内装载数 MWh 锂电池、火灾风险高度集中，集装箱储能舱消防必须按多层防护体系设计：PACK 内贴片（PFCS-PT）早期定点抑制 → 模组间阻断蔓延 → 舱级气体全淹没 → 防爆与排风联动。PACK 贴片设计需重点关注触发温度匹配电芯热失控特征、按发热点布点、载体耐舱内高温；同时需结合防爆泄压与排风设计，并跟踪储能消防标准趋势，才能满足"扑早灭小、防复燃"的要求。

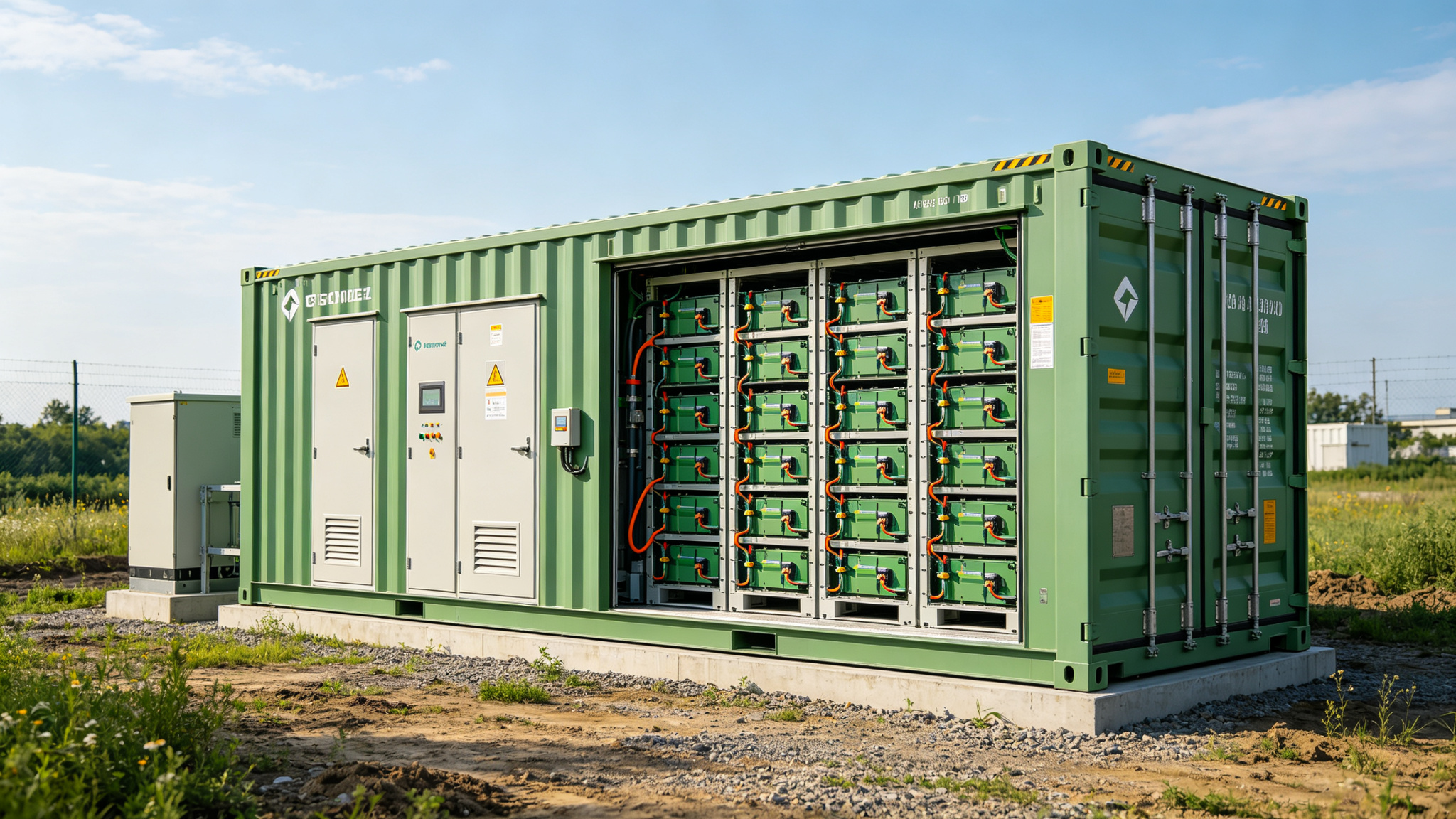

集装箱式储能（BESS）是当前储能电站的主流形态。一个40尺集装箱内装载数MWh锂电池，火灾风险高度集中。本文从系统角度讲解集装箱储能舱的消防设计。

一、集装箱储能的消防挑战

• 电池密集：一个集装箱数千颗电芯，热失控连锁风险高
• 空间密闭：热失控产气无法快速排出，有爆炸风险
• 环境复杂：户外集装箱昼夜温差大、湿度高
• 无人值守：远程监控，现场响应慢

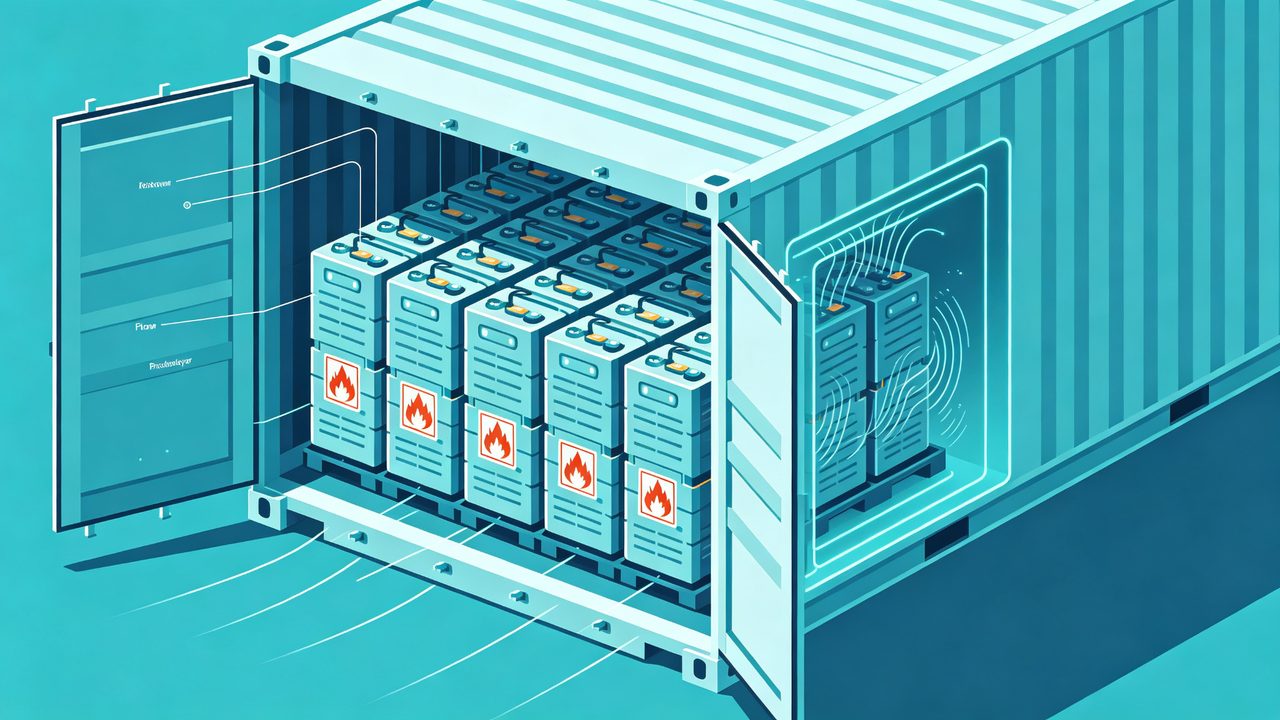

二、多层防护体系

2.1 五级防护架构

三、PACK贴片设计

集装箱储能的PACK贴片需注意：

• 触发温度：磷酸铁锂选90-100℃，三元选100-120℃
• 贴片数量：按模组表面积计算，覆盖率≥60%
• 固定方式：耐温背胶+机械固定，防止振动脱落
• 气体通道：不阻塞模组泄压阀方向

四、防爆和排风

锂电池热失控会产生大量可燃气体（H₂、CO、甲烷等），在密闭集装箱内有爆炸风险。消防设计必须包含：

• 可燃气体探测（H₂浓度<25%LEL报警）
• 事故排风（≥12次/小时换气）
• 防爆泄压口（集装箱顶部）

储能消防不能只看"灭火"，还要"防爆炸"。排风、泄压与灭火同等重要，是系统工程。

五、标准趋势

2026年实施的储能安全新标准对PACK级防护提出了更明确要求，主动探测+被动抑制结合成为主流方案。

集装箱储能消防需要PACK级贴片+舱级气体+防爆排风的系统化设计。全氟己酮贴片是其中最关键的早期抑制环节，智立安可提供完整选型支持。

项目数据：2025 年，智立安为某华东地区 100MW/200MWh 储能电站提供了 PACK 级被动灭火方案。该电站共 50 个 40 尺集装箱储能舱（每舱 4MWh），每个舱内含 8 个电池簇，每簇 12 个模组，每模组 24 个 280Ah 磷酸铁锂电芯。方案配置：每个模组布置 4 枚 PFCS-PT 贴片（触发温度 100℃），全电站共 50舱×8簇×12模组×4片 = 19200 片；模组间隙填充 PFCS-GR 颗粒共 4000kg；舱壁涂刷 PFCS-CT 涂料共 6000kg（干膜厚度 1.5mm）。材料总投资 280 万元（含安装），仅占电站总投资（4.2 亿元）的 0.67%。项目于 2025 年 6 月投运，截至 2026 年 3 月稳定运行 9 个月。期间 BMS 系统记录到 2 次电芯温度异常（最高 82℃），贴片未误触发；一次模组连接器过热（95℃）触发附近 2 枚贴片，成功抑制初期过热，未造成热失控和停机损失。该项目通过了中国电力科学研究院的储能消防认证，并被评为省级储能示范项目。

不同容量储能舱材料用量与投资估算

常见问题：储能舱消防

Q：集装箱储能舱为什么火灾风险高？

A：一个 40 尺箱内装载数 MWh 锂电池，能量密度高、热失控可能级联蔓延，一旦失控会波及整个舱，处置窗口以秒计。

Q：PACK 贴片触发温度怎么定？

A：要匹配电芯热失控特征温度：高于正常工作温度并留足余量，同时低于危险温度，确保正常工况不误触发、热失控初期及时启动。

Q：贴片按什么布点？

A：按发热点与电芯表面布点，重点覆盖模组表面、汇流排、连接端子等高风险位置，而不是平均铺满。

Q：有 PACK 贴片还需要舱级气体灭火吗？

A：需要。贴片负责 PACK 内早期抑制，舱级气体全淹没负责兜底与二次保护，配合防爆泄压与排风联动处理热失控产气，形成完整多层防护。

Q：设计要满足哪些标准？

A：需跟踪储能安全新规（如 GB/T 36276、GB 51048，出海项目对照 NFPA 855 等），多层防护设计需匹配标准对 PACK 级防护的要求。
