答案先行：高压开关柜空间狭小、带电运行、火灾诱因多，传统柜外气体灭火难以进入柜内。优选方案是灭火型材"住"进柜子里：母线室卡接在母排附近（触发 120~150℃）、断路器室嵌入侧面空间、电缆室固定在电缆接头上方、仪表室贴小型贴片（PFCS-PT）。异形件点对点、响应 <3 秒、不占空间、无残留、免维护、单柜独立——一台起火只触发本柜，不影响邻柜，且无需改造柜体结构。
一、开关柜火灾特点
- 起火部位隐蔽：母线室、断路器室、电缆室分隔，外部难以触及
- 带电火灾：不能用水或泡沫
- 价值高：单台开关柜数万至数十万元，停电损失更大
- 初期难发现：柜内闷烧，等到冒烟已严重
二、异形件布置方案
2.1 四大柜室差异化配置
| 柜室 | 风险点 | 异形件布置 |
|---|---|---|

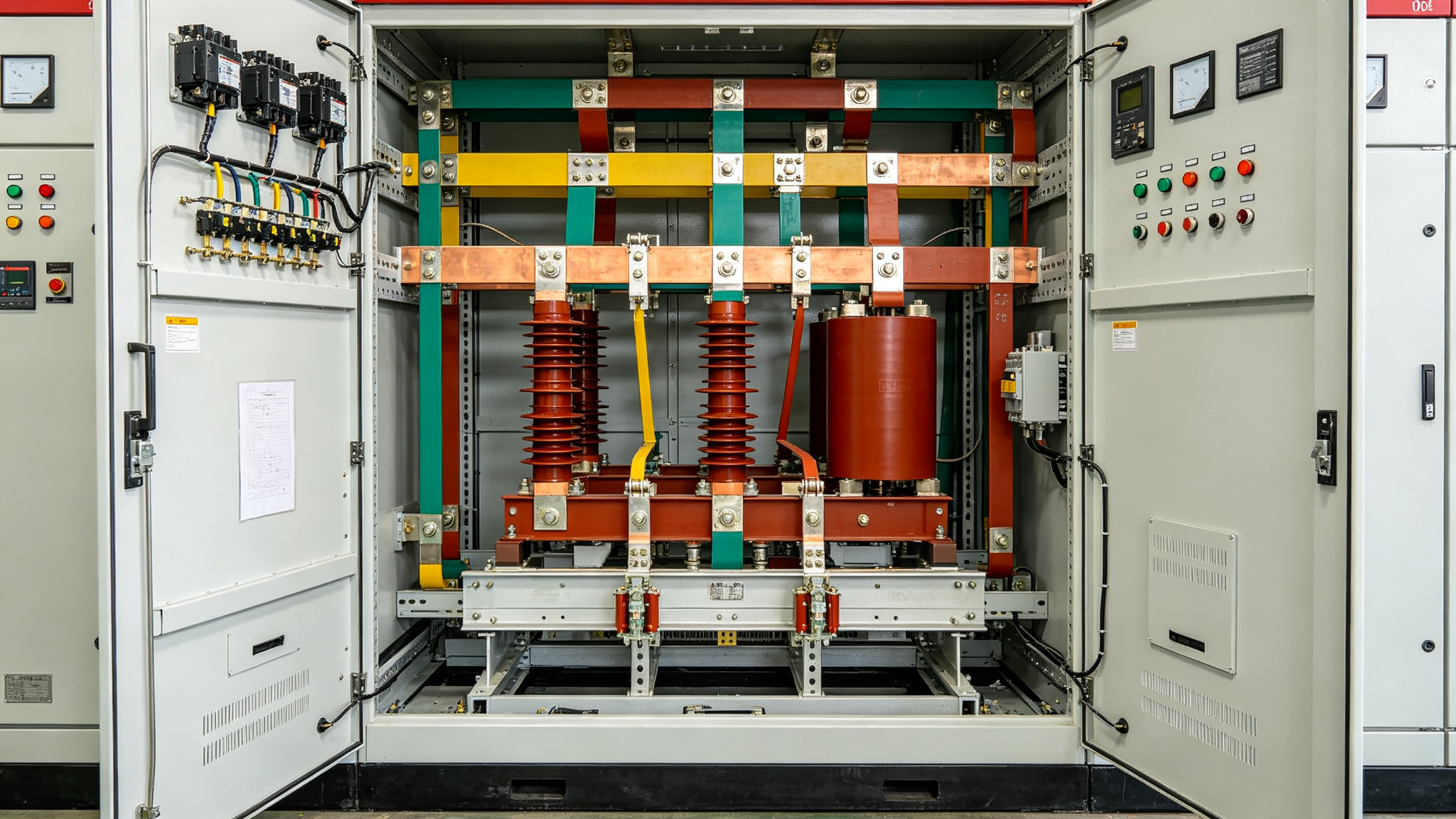

| 母线室 | 母线接头过热 | 卡接在母排附近，触发120-150℃ |
| 断路器室 | 触头电弧 | 嵌入断路器侧面空间 |
| 电缆室 | 电缆终端 | 固定在电缆接头上方 |
| 仪表室 | 电子元件 | 小型贴片贴于元件板 |
行业数据：据国家电网公司 2025 年发布的《配电网设备运行分析报告》，10kV 开关柜火灾事故中，约 45% 起源于母线接头过热，28% 起源于断路器触头电弧，18% 起源于电缆终端故障，其余 9% 为仪表室电子元件故障。传统柜外气体灭火系统因灭火剂难以进入分隔的柜室，在开关柜火灾中的有效灭火率仅为 35%，而柜内异形件点对点防护的有效灭火率达到 92%。某省级电网公司 2024 年在 200 座变电站试点安装开关柜异形件，全年开关柜火灾事故从上年的 12 起降至 1 起，事故率下降 91.7%。
三、与传统方案对比
开关柜消防传统方案包括柜外气体灭火系统、超细干粉、气溶胶。异形件的优势：
- 点对点：灭火剂就在火源旁，响应 <3 秒
- 不占空间：嵌入柜内空隙，不改变柜体结构
- 无残留：全氟己酮汽化后不污染设备
- 免维护：设计寿命内无需检查更换
- 单柜独立：一台起火只触发本柜，不影响邻柜
四、安装注意事项
- 异形件需用阻燃卡扣固定，确保短路电流下不脱落
- 保持与带电体的安全距离（绝缘配合）
- 不影响断路器操作和检修
- 触发温度应高于柜内最高工作温度 20℃ 以上
经济性分析
高压开关柜异形件防护的投入产出极为突出：单柜异形件成本仅数百元，而一台开关柜价值数万至数十万元、停电一小时损失数千元，一次火灾的事故与停工损失可达数十万元。相比柜外集中气体系统（需管网、喷头、探测器与定期维保），异形件"装一次、管十年、免维护"，全寿命成本大幅降低，尤其适合配电房、工业园区的多柜批量改造。
五、改造路径
- 摸底：统计柜型、数量与各室风险点
- 定制：按柜室出异形件图纸与触发温度
- 停电施工：结合检修窗口安装，单柜约 30 分钟
- 建档：登记点位、型号、批次，纳入维保
标准依据：GB 50016-2014（2018 年版）《建筑设计防火规范》第 8.3.9 条规定，高压配电室应设置气体灭火系统。GB 50370-2005《气体灭火系统设计规范》对七氟丙烷、IG541 等气体灭火系统的设计有详细规定，但对柜内嵌入式灭火装置尚无专门条款。DL/T 593-2016《高压开关设备和控制设备标准的共用技术要求》对开关柜的温升限值有规定。部分省市已发布地方标准，如广东省《配电房消防技术规程》（DBJ/T 15-205-2021）明确推荐在高压开关柜内配置自动灭火装置。全氟己酮异形件因不导电、无残留、免维护，成为柜内嵌入式灭火的主流方案。
开关柜消防方案对比
| 方案 | 响应时间 | 残留 | 维护 | 单柜成本 |
|---|---|---|---|---|
| 柜外气体灭火 | 30-60秒 | 无 | 定期检测 | 高（管网系统） |
| 超细干粉 | 5-10秒 | 严重 | 免维护 | 中 |
| 气溶胶 | 3-5秒 | 有粉尘 | 免维护 | 中 |
| 全氟己酮异形件 | <3秒 | 无 | 免维护 | 低 |
常见问题：开关柜异形件
Q：异形件在短路冲击下会脱落吗？
A：采用阻燃卡扣固定并经机械冲击测试，正常工况与短路电弧下不脱落、不破裂。
Q：触发温度怎么避免误触发？
A：触发温度按"柜内最高工作温度 + 20℃ 以上余量"设定，只有异常过热才触发，正常负载不会误动作。
Q：会影响开关柜的绝缘距离吗？
A：不影响。异形件用绝缘材料制成，安装时保持与带电体的安全距离，不改变柜内绝缘配合。
Q：新旧柜都能装吗？
A：都能。新柜可由开关柜厂配套预装，存量柜在停电检修窗口加装，均不影响柜体结构。
Q：单柜独立防护有什么好处？
A：一台柜起火只触发本柜灭火，不影响邻柜运行，避免集中系统"一次事故全场停"的连带损失。
