答案先行：某 5MWh 磷酸铁锂储能项目（2 个 40 尺集装箱、每舱约 8000 颗电芯）在原有七氟丙烷舱级灭火基础上，新增 PACK 级早期抑制，采用"模组贴片（PFCS-PT） + 舱级气体"双层方案：PACK 级每模组贴 2 片 ZL-P150 贴片（触发 100℃，每舱约 360 片、2 舱 720 片），簇级设全氟己酮支管，舱级保留原七氟丙烷二次防护，探测用可燃气体+温度双信号联动排风。实测100℃ 环境下 2 秒内启动释放、单模组热失控被抑制未蔓延、喷放后绝缘电阻无下降，形成从早期抑制到全面灭火的完整防护链。
一、项目概况
- 规模：5MWh 磷酸铁锂储能，2 个 40 尺集装箱
- 每舱约 8000 颗电芯，分簇布置
- 原设计：七氟丙烷舱级灭火
- 新增需求：PACK 级早期抑制

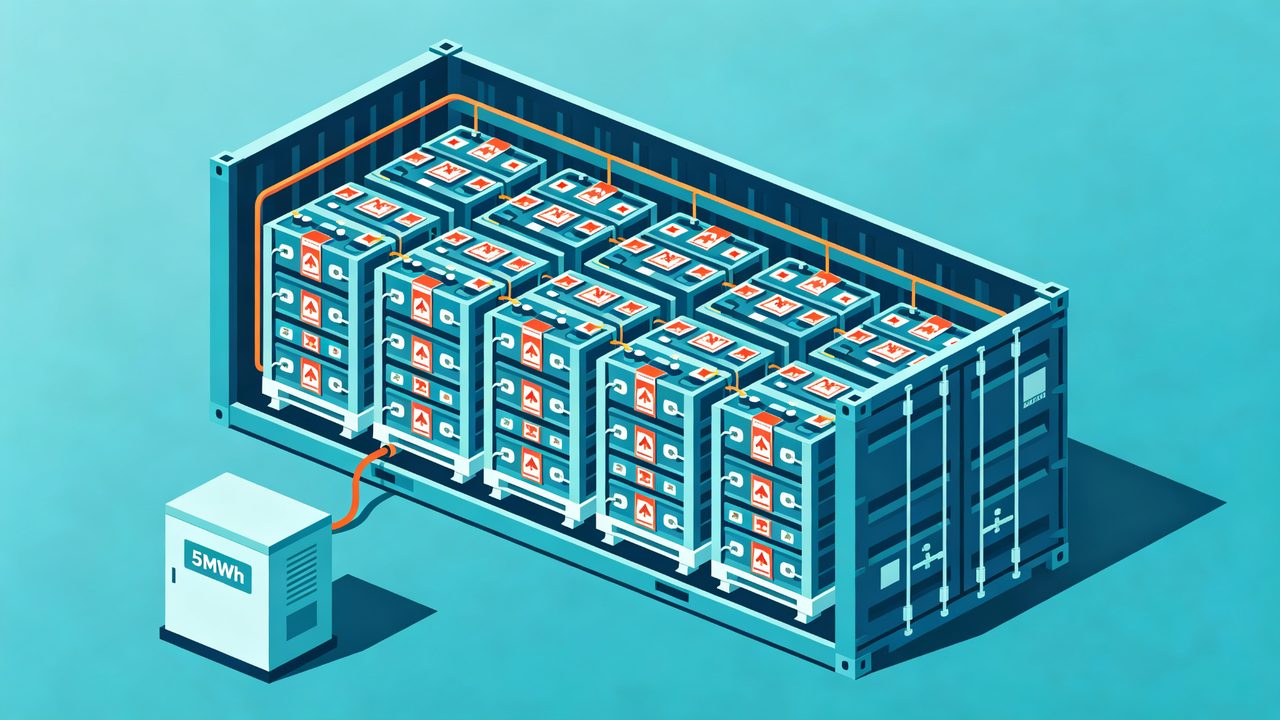

二、方案设计
2.1 三层防护体系配置
| 层级 | 措施 | 参数 |
|---|---|---|
| PACK级 | 每模组贴ZL-P150贴片 | 触发100℃，每模组2片 |
| 簇级 | 气体灭火支管 | 全氟己酮 |
| 舱级 | 保留原七氟丙烷 | 二次防护 |
| 探测 | 可燃气体加温度 | 联动排风 |
项目背景：该 5MWh 储能项目位于江苏某工业园区，为工厂削峰填谷和需量管理而建。2024 年项目投运后，因附近某储能电站发生火灾事故，业主要求提升消防等级。原设计仅有七氟丙烷舱级灭火，响应时间约 30 秒，无法在热失控初期介入。智立安团队现场勘查后，提出"PACK 级贴片 + 簇级支管 + 舱级气体"三层防护方案，改造工期 5 天，总投资约 12 万元，仅为原舱级系统投资的 15%。改造后通过第三方热失控测试，单模组触发热失控后 2 秒内贴片启动，相邻模组温度未超过 60℃，未发生蔓延。
三、贴片用量
每舱约 180 个模组，每个模组 2 片 100×100mm 贴片，共 360 片/舱，2 舱共 720 片。贴片采用阻燃背胶加卡扣双重固定，耐受运输振动。
四、测试效果
- 触发测试：100℃ 环境下 2 秒内启动释放
- 灭火试验：单模组热失控被抑制，未蔓延相邻模组
- 绝缘测试：喷放后绝缘电阻无下降
验收与交付
项目按"设计评审—样品测试—批量贴装—现场验收"四步推进：先对贴片做触发温度、灭火与绝缘三类测试，确认无误后批量施工，最后配合业主与消防单位现场验收、留存点位台账，纳入年度巡检。双层方案既满足储能消防强标要求，也为后续扩容与梯次利用预留了防护基础。
与纯舱级方案的成本对比
纯舱级灭火方案响应依赖探测器确认与整舱喷放，系统投资与维护成本高，且热失控初期到整舱动作之间存在时间差。加入 PACK 级贴片后，单舱仅增加约数百片贴片的低成本投入，即可把"早期抑制"下沉到模组层，大幅压缩响应窗口；两层共用原有探测与报警体系，改造成本可控，长期看以极小投入换取了关键安全裕度，性价比突出。
五、为什么需要双层防护
储能集装箱火灾发展极快，舱级灭火虽能覆盖全空间，但热失控初期若得不到就地抑制，火焰可能在几分钟内蔓延到全簇。PACK 级贴片负责"把火苗掐死在摇篮里"，舱级气体负责"兜底扑灭"，二者叠加既快又稳；配合可燃气体+温度双探测，最大限度压缩响应时间。
标准依据：GB 51048-2014《电化学储能电站设计规范》第 7.3 节规定，储能电池室应设置自动灭火系统。NB/T 42091-2016《电化学储能电站用锂离子电池管理系统技术规范》对 BMS 的热失控预警功能有要求。2024 年发布的《电化学储能电站安全规程》（GB/T 42288-2022）第 6.4 节要求储能电池舱应配置火灾自动报警系统和灭火系统。目前国家标准尚未对 PACK 级灭火装置做出专门规定，但多个地方标准如广东省《电化学储能电站消防技术规程》（DBJ/T 15-218-2022）已明确推荐在电池模组内配置自动灭火装置。全氟己酮贴片因不导电、无残留、免维护，成为 PACK 级灭火的主流方案。
储能消防方案对比
| 方案 | 响应时间 | 抑制层级 | 改造成本 | 运维 |
|---|---|---|---|---|
| 纯舱级七氟丙烷 | 30秒 | 舱级 | 高 | 定期检测 |
| PACK级贴片+舱级 | 2秒 | PACK+舱级 | 中 | 免维护 |
| 三层防护（本方案） | 2秒 | PACK+簇+舱 | 中 | 免维护 |
| 全氟己酮管网 | 10秒 | 舱级 | 高 | 定期检测 |
常见问题：储能集装箱灭火
Q：为什么舱级气体之外还要 PACK 级贴片？
A：舱级灭火需要探测确认后整舱喷放，响应较慢；PACK 级贴片就近在热失控初期动作，先抑制再兜底，两层更可靠。
Q：贴片在运输振动中会误触发吗？
A：不会。贴片触发依赖温度而非振动，采用阻燃背胶加卡扣双重固定，并通过运输振动测试验证。
Q：贴片数量怎么定？
A：按模组尺寸、热失控能量与目标抑制范围核算，本项目每模组 2 片 100×100mm，兼顾覆盖与成本。
Q：喷放后对电芯有损伤吗？
A：全氟己酮无残留、不导电，实测喷放后绝缘电阻无下降，可减少损失、便于灾后恢复。
Q：改造需要停机多久？
A：贴片随检修窗口施工，单舱约数小时，不需长期停机；设计、贴装、测试、验收全流程闭环。
