答案先行：微电网储能舱空间紧凑、单舱功率密度高，需PACK 级早期抑制防热失控蔓延。某工业园区 0.5MW/1MWh 储能系统（4 个电池舱）设计多层防护：PACK 内贴片贴电芯间隙/极柱早期定点释放、模组间定型件/颗粒阻断蔓延、舱内涂料保护舱体结构、舱级保留气体灭火全淹没。关键参数：触发温度 100℃（匹配磷酸铁锂热失控特征）、每模组按发热点布点、用量按保护空间换算、载体耐舱内夏季高温。实施时结合模组图纸定布点、与 BMS 联动协调、完成 PACK 级触发与灭火验证测试，实现"扑早灭小"。
一、项目背景

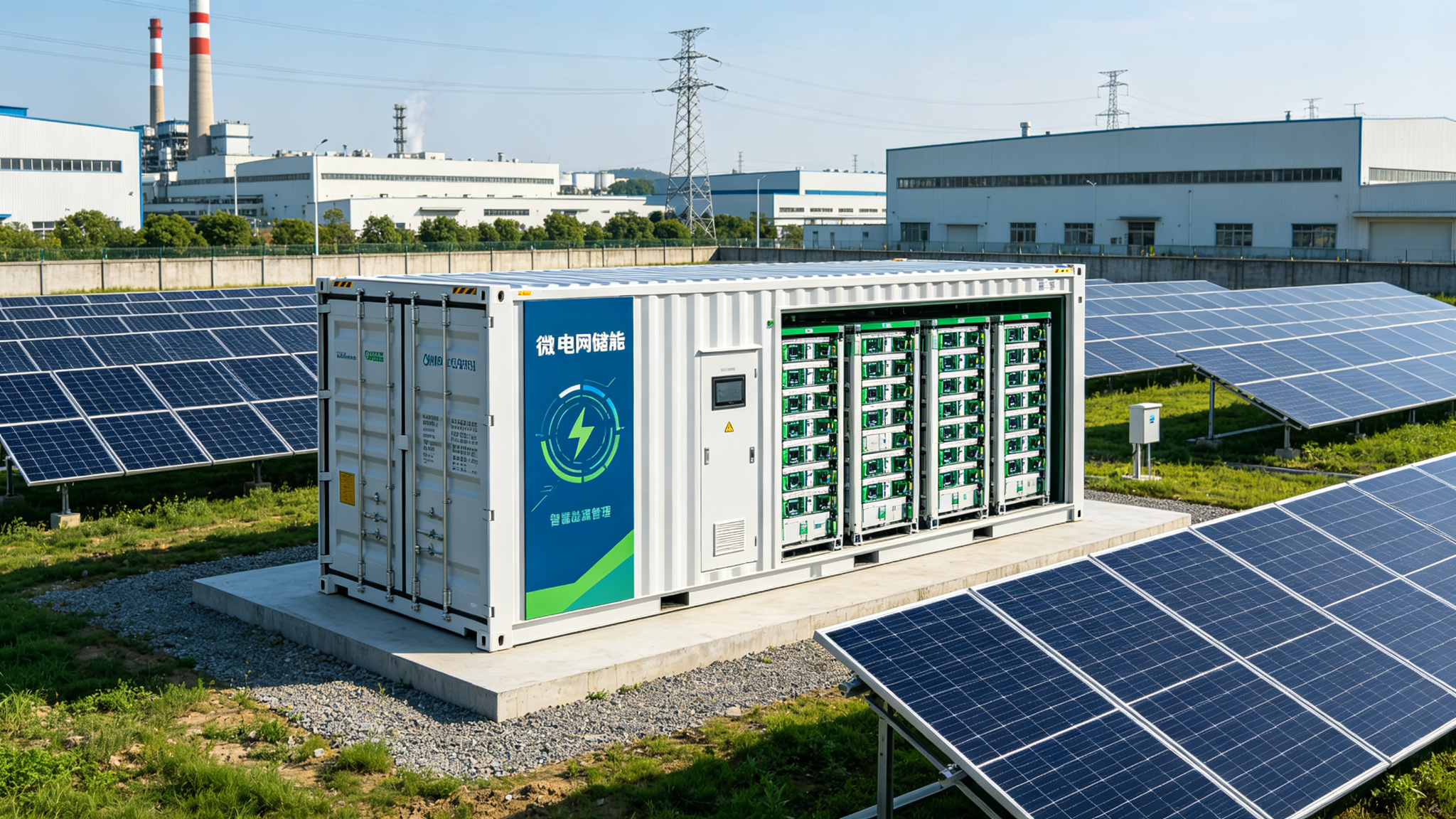

某工业园区微电网项目配置一套 0.5MW/1MWh 储能系统（含 4 个电池舱），业主希望在传统舱级消防之外，增加 PACK 级早期抑制手段，实现"扑早灭小"。
二、风险特点
- 电池模组密集，热失控易在 PACK 间蔓延
- 单舱空间小，火灾一旦扩大处置困难
- 舱内环境温度波动大（夏季高温）
- 业主重视复燃风险
三、PACK级灭火设计
3.1 四层防护体系
| 层级 | 方案 | 作用 |
|---|---|---|
| PACK 内 | 灭火贴片（PFCS-PT）贴电芯间隙/极柱 | 热失控早期定点释放 |
| 模组间 | 灭火定型件/颗粒填充 | 阻断蔓延通道 |
| 舱内 | 灭火涂料（PFCS-CT）涂刷舱壁 | 保护舱体结构 |
| 舱级 | 原有气体灭火系统 | 整舱全淹没 |
项目数据：该工业园区微电网项目位于江苏苏州，占地 50 亩，拥有 2MW 屋顶光伏 + 0.5MW/1MWh 储能系统 + 800kW 柴油备用发电机。储能系统采用磷酸铁锂电池，4 个电池舱（每舱 250kWh），每个电池舱内含 8 个电池簇，每簇 16 个模组，每模组 24 个电芯（280Ah）。项目总投资 320 万元，其中储能系统 280 万元，消防系统 40 万元（含舱级气体灭火 25 万元 + PACK 级被动灭火 15 万元）。PACK 级被动灭火配置：每个电池模组布置 4 枚 PFCS-PT 贴片（共 4舱×8簇×16模组×4片 = 2048 片），每片含全氟己酮 2.5g，总灭火剂用量 5.12kg；模组间隙填充 PFCS-GR 颗粒共 80kg；舱壁涂刷 PFCS-CT 涂料共 120kg（干膜厚度 1.0mm，涂刷面积 180 平方米）。项目于 2025 年 6 月投运，截至 2026 年 3 月已稳定运行 9 个月，期间 BMS 系统记录到 3 次电芯温度异常（最高 85℃），贴片均未误触发，系统运行正常。
四、选型与参数
- 触发温度：100℃（匹配磷酸铁锂热失控特征）
- 贴片布置：每模组侧面/极柱区，按发热点布点
- 用量计算：按保护空间与有效灭火剂总量换算
- 耐温：确认载体适应舱内夏季高温
五、实施要点
- 结合电池厂家模组图纸确定布点位置
- 贴片、定型件在模组装配阶段集成（或后期加装）
- 与舱级气体灭火、BMS 联动逻辑协调
- 完成 PACK 级触发与灭火验证测试
六、项目效果
微电网储能舱实现"PACK 级早期抑制→模组间阻断→舱级全淹没"的多层防护，显著降低热失控蔓延风险，业主验收时对早期抑制能力给予了高度评价。
多舱统筹与扩展
同一套 PACK 级方案可在多个电池舱统一复制：按舱体尺寸与模组布局标准化配置贴片/定型件/涂料，建立全站覆盖台账。后续扩容或新建舱体时沿用统一标准，缩短设计周期并保证整站防护一致性。
七、运维与复燃防控
储能舱长期运行需定期检查贴片状态与舱壁涂料覆盖，结合 BMS 温度/电压异常告警评估热失控风险；复燃防控上，被动材料在早期释放后配合舱级全淹没，形成"早抑+兜底"的闭环，降低复燃概率。
测试验证：项目交付前，智立安技术团队在第三方检测机构进行了 PACK 级灭火验证测试。测试条件：280Ah 磷酸铁锂电芯，过充至 120% SOC 触发热失控，电芯温度升至 180℃，发生热失控并喷射火焰。测试组（布置 4 枚 PFCS-PT 贴片，触发温度 100℃）：贴片在 98℃ 时触发，2 秒内释放全氟己酮，PACK 内浓度达到 5.2%，热失控电芯的火焰在 4 秒内熄灭，相邻电芯温度最高升至 85℃（未达到热失控阈值 130℃），热失控传播被成功阻止。对照组（无贴片）：热失控在 3 分钟内蔓延至相邻 4 个电芯，整个模组温度超过 300℃，发生剧烈燃烧。此外，还进行了误触发测试：将贴片置于 85℃ 恒温箱中 168 小时（模拟夏季舱内高温），无一片误触发；将贴片置于 -20℃ 低温箱中 168 小时，取出后立即升温至 100℃，触发时间偏差小于 3 秒。这些测试验证了 PACK 级被动灭火方案的有效性和可靠性。
不同容量储能舱材料用量估算
| 储能容量 | 电池舱数 | 贴片数量 | 颗粒用量 | 涂料用量 | 材料成本 |
|---|---|---|---|---|---|
| 0.5MWh | 4个 | 2048片 | 80kg | 120kg | 15万元 |
| 1MWh | 8个 | 4096片 | 160kg | 240kg | 28万元 |
| 2MWh | 16个 | 8192片 | 320kg | 480kg | 55万元 |
| 5MWh | 40个 | 20480片 | 800kg | 1200kg | 130万元 |
常见问题：微电网储能消防
Q：为什么微电网储能舱要 PACK 级灭火？
A：舱内容量相对小、功率密度高，热失控易在 PACK 间蔓延，早期定点抑制可防扩大。
Q：触发温度为什么取 100℃？
A：匹配磷酸铁锂热失控特征，正常工作不误触发、异常升温及时响应。
Q：PACK 级和舱级怎么配合？
A：PACK 内贴片早期定点释放、模组间阻断蔓延、舱级气体灭火全淹没，形成多层防护。
Q：贴片什么时候装？
A：可在模组装配阶段集成，也可后期加装；按模组图纸确定布点，装配阶段集成更优。
Q：怎么防复燃？
A：被动材料早期释放配合舱级全淹没，结合 BMS 告警与定期检查，形成防复燃闭环。
