答案先行：充电桩配电柜内部集成了整流模块、接触器、线缆端子，长期大电流运行、发热集中，封闭柜体内火势蔓延极快。贴片型被动灭火方案"即贴即用、不占空间"，是理想选择。布点遵循"贴热源、贴火患点"：功率模块散热面紧贴、接线端子排上方/侧面布置（释放后向下覆盖）、主回路接触器紧贴、柜体顶部内侧辅助覆盖。选型要点：触发温度 80~120℃、小尺寸多布点优于大尺寸、载体耐温 ≥ 柜内最高工作温度 + 余量、材料不导电不干扰电气间隙。
一、充电桩配电柜的火灾风险点
- 整流/功率模块：大功率器件，长期高负载发热
- 接线端子：接触不良会导致局部过热打火
- 线缆接头：反复弯折、绝缘老化
- 直流接触器：通断瞬间可能产生电弧

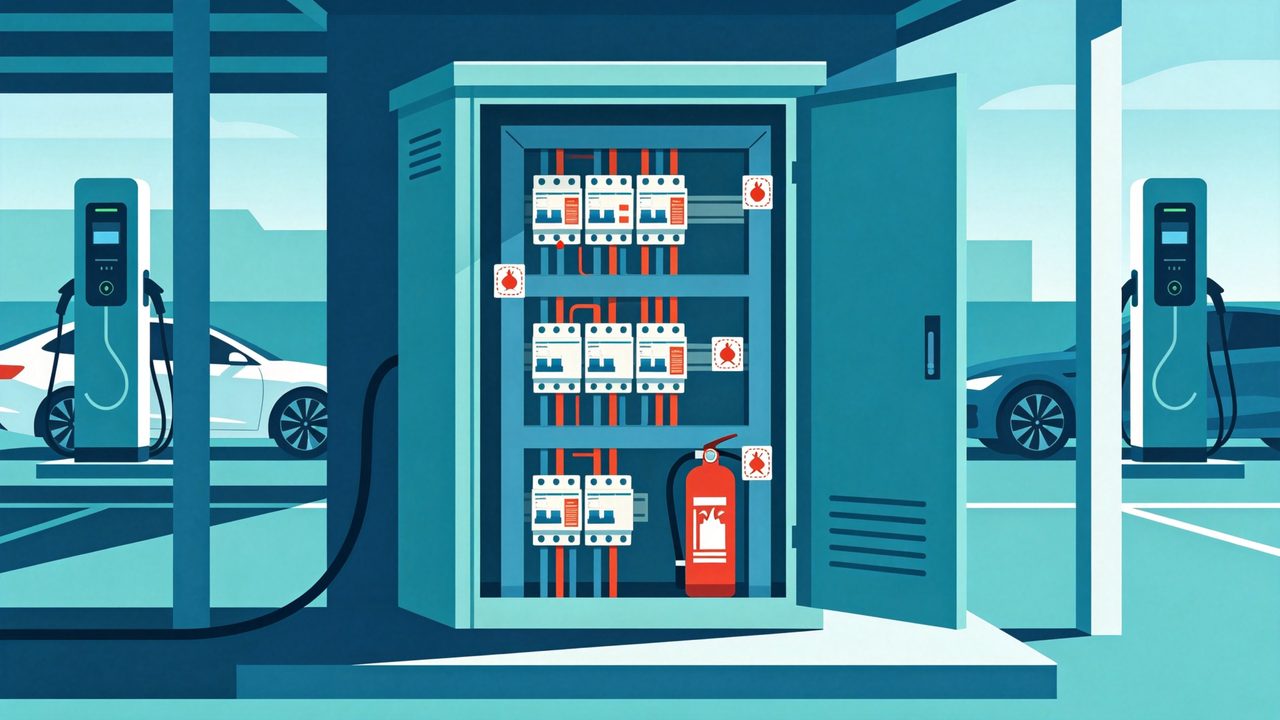

二、贴片布点原则
布点遵循"贴热源、贴火患点"原则：
- 功率模块散热面：紧贴模块表面或最近的结构件
- 接线端子排：在端子排上方或侧面布置，灭火剂释放后向下覆盖
- 主回路接触器：紧贴安装
- 柜体顶部内侧：作为辅助覆盖，灭火剂喷向下方空间
三、选型要点
3.1 四项选型参数
| 考量项 | 建议 |
|---|---|
| 触发温度 | 80~120℃（考虑充电桩环境温度） |
| 尺寸 | 根据布点空间选择，小尺寸多布点优于大尺寸 |
| 耐温 | 确认载体耐温≥柜内最高工作温度+余量 |
| 绝缘性 | 确保材料不导电、不干扰电气间隙 |
项目数据：某新能源充电运营商在全国 120 个充电站、共 3600 台直流快充桩上部署了智立安 PFCS-PT 灭火贴片。每台充电桩配置 4 枚 50×50mm 贴片（功率模块 2 枚、接线端子 1 枚、接触器 1 枚），单桩材料成本 56 元，总投资 20.16 万元。部署后 12 个月内，共发生 3 起充电桩内部过热事件：2 起为接线端子接触不良导致温度升至 105℃，贴片自动触发，成功抑制初期火情，未造成设备损坏和充电中断；1 起为功率模块电容鼓包，贴片在 112℃ 触发，扑灭初期明火，设备仅需更换电容模块，维修费用 800 元（未部署贴片的同类事故平均损失 1.2 万元）。按此推算，该项目投资回收期约 8 个月，ROI 超过 150%。运营商反馈，贴片部署后充电桩火灾保险费率下降了 15%。
四、安装注意事项
- 安装前清洁表面，确保背胶贴合牢固
- 避免遮挡散热通道，不影响设备正常散热
- 保持安全绝缘距离，不触碰带电导体
- 在柜门内侧或显眼处贴维护提示标签
五、方案价值
充电桩配电柜加装贴片后，每个桩体形成独立单点防护，即使单个柜体起火也能在早期被抑制，不牵连相邻设备，运营方可大幅降低火灾损失和停机风险。
与舱级消防的配合
大型充电站若已有舱级/整体消防设计，柜内贴片可作为设备级补充，形成"柜内秒级就地抑制 + 空间整体兜底"的点面结合；小规模或分散桩位则可仅用贴片完成单点防护。无论哪种组合，贴片都能在不改柜体、不停机的条件下快速部署。
六、运营场景的规模应用
对运营商而言，可对整站充电桩批量布点：先按桩型制定统一布点图，结合停电检修窗口施工，单桩施工约十几分钟；建立台账后纳入日常巡检。规模采购还能获得更优单价，配合统一的技术支持与验收，把单点防护升级为整站安全体系。
技术参数：充电桩配电柜内部的工作环境温度通常在 -20℃ 至 +70℃ 之间，功率模块表面温度在高负载时可达 85℃，接线端子温度在接触不良时可瞬间升至 150℃ 以上。智立安 PFCS-PT 贴片的触发温度为 100±5℃，在充电桩正常工作温度（≤85℃）下不会误触发，在异常过热（≥95℃）时能及时动作。贴片采用硅橡胶载体，耐温范围 -60℃ 至 +200℃，在充电桩环境下使用寿命 10 年以上。贴片绝缘强度 ≥20kV/mm，体积电阻率 ≥10¹⁴Ω·cm，完全不导电，安装在带电体附近不会影响电气安全。贴片尺寸 50×50×3mm，重量 8g，可灵活布置在充电桩内部各个狭小空间，不占用有效散热空间。
不同功率充电桩贴片配置方案
| 桩型 | 功率 | 贴片数量 | 布点位置 | 材料成本 |
|---|---|---|---|---|
| 交流慢充桩 | 7-22kW | 2枚 | 接线端子、接触器 | 28元 |
| 直流快充桩 | 60-120kW | 4枚 | 功率模块×2、端子、接触器 | 56元 |
| 超级快充桩 | 240-480kW | 6枚 | 功率模块×4、端子×2 | 84元 |
| 充电堆/分体机 | ≥480kW | 8-12枚 | 按模块数量定制 | 112-168元 |
常见问题：充电桩消防
Q：充电桩配电柜为什么容易起火？
A：整流模块与端子长期大电流发热，接触不良或绝缘老化易产生局部过热打火，封闭柜体难以及时发现。
Q：贴片布点越多越好吗？
A：以覆盖全部火患点为原则，小尺寸多布点优于大尺寸，关键是点位贴合热源、释放路径不被遮挡。
Q：触发温度怎么定？
A：综合充电桩环境温度留足余量，一般 80~120℃，确保正常工作不误触发、异常过热及时动作。
Q：会干扰电气安全吗？
A：不会。材料不导电，安装保持绝缘距离、不遮挡散热，选型时核查绝缘与耐温指标。
Q：整站改造要停机多久？
A：结合检修窗口施工，单桩约十几分钟，可分批实施、不影响正常运营。
