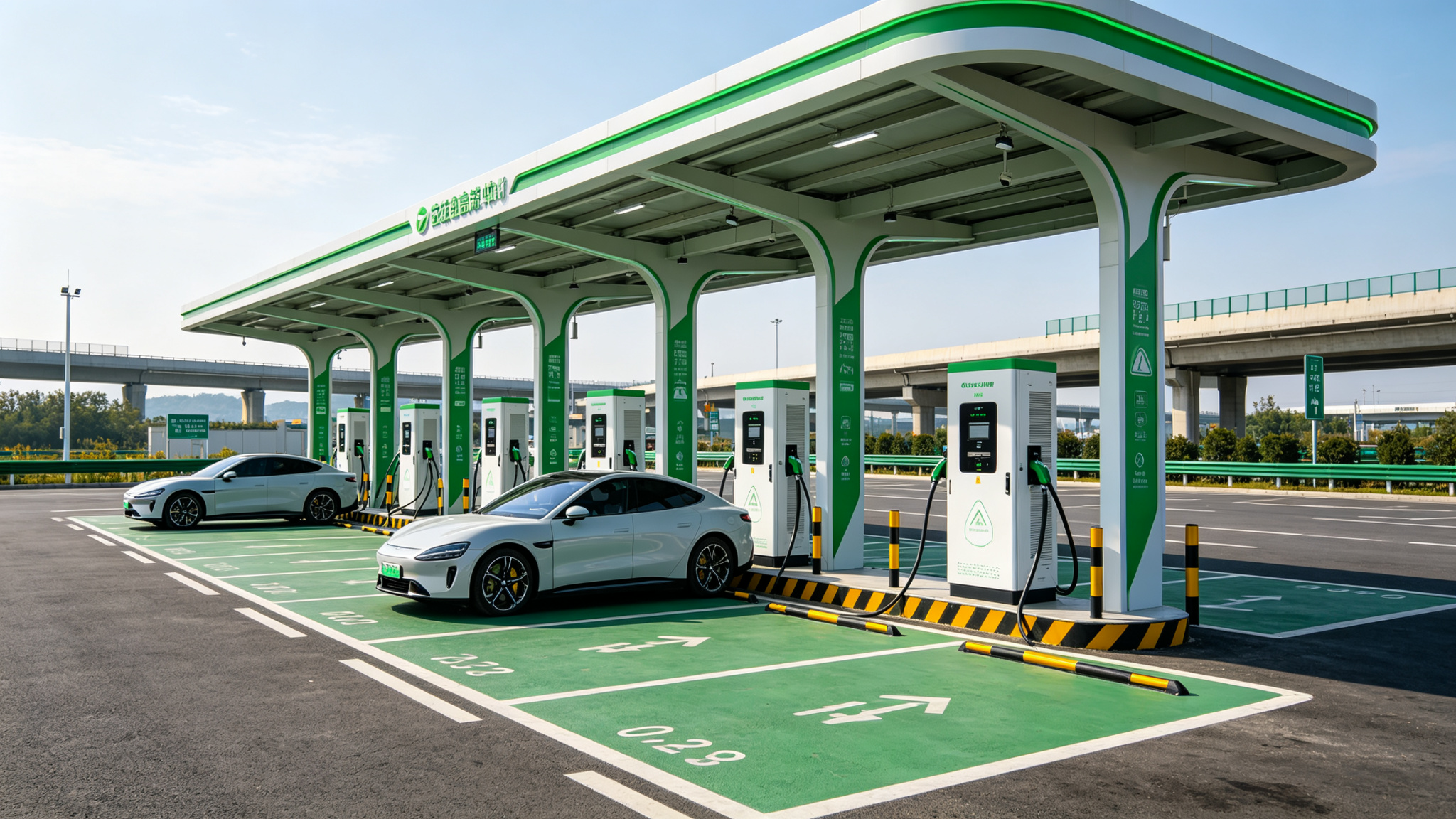

答案先行：本案例中，某高速服务区超充站 8 台 480kW 直流快充桩完成消防升级：在功率模块散热器贴 ZL-P100（130℃）、直流接触器贴 ZL-P50（120℃）、线缆接头用缠绕式贴片（PFCS-PT）、端子排贴 ZL-P50（100℃），共约 80 片，由桩企在生产装配线内置贴装，背胶固定耐高温不脱落。方案成本低、安装快、免维护、设计寿命与桩同寿命（约 10 年），是无人值守超充场景的理想消防方案。
一、超充桩为何需要专门消防
- 480kW 大功率充电，桩内功率模块持续高发热
- 服务区无人值守，火情难以及时发现
- 充电桩数量密集，存在连锁风险
- 电气点（接触器、线缆接头、端子排）易过热老化
市场数据：2025 年国内充电桩保有量超过 1000 万台，其中直流快充桩约 300 万台。随着 480kW 乃至 600kW 超充桩的普及，桩内功率密度大幅提升，IGBT 模块和直流接触器的发热风险显著增加。据国家电网统计，充电桩火灾事故中约 65% 起源于桩内电气部件过热，而非外部车辆电池。在桩内集成被动灭火装置，已成为头部桩企的安全设计趋势。
二、风险点分析
| 风险点 | 风险来源 |
|---|---|
| 功率模块 | IGBT/整流器件高温 |
| 直流接触器 | 大电流通断电弧、触头发热 |
| 线缆接头 | 接触电阻增大、老化 |
| 端子排 | 长时间过载发热 |
三、每桩配置方案
3.1 480kW 超充桩标准配置
| 位置 | 贴片 | 数量 |
|---|---|---|
| 功率模块散热器 | ZL-P100 130℃ | 2片/模块 |
| 直流接触器 | ZL-P50 120℃ | 1片 |
| 线缆接头 | 缠绕式 | 1套 |
| 端子排 | ZL-P50 100℃ | 1片 |
四、安装方式
贴片在充电桩生产环节内置，由桩企在装配线贴装，避免现场施工影响运营。背胶固定，耐高温 150℃ 不脱落。8 台桩共使用贴片约 80 片，单桩方案标准化、可批量复制。
五、运维管理
- 年度巡检目视检查贴合与完好状态
- 设计寿命 10 年，与桩同寿命，避免中途更换
- 触发后更换对应贴片即可恢复，不影响整桩使用
超充站消防的特殊性
与传统充电站相比，超充站呈现三个显著特征：一是功率密度高，480kW 快充意味着桩内器件在充电全程处于高热负荷状态；二是充电时长缩短，桩利用率高，设备长时间满载；三是往往位于高速服务区等偏远节点，消防力量响应时间长。这三个特征叠加，使"设备自身具备就地灭火能力"成为超充站的刚性需求。
贴片选型要点
| 选型要素 | 说明 |
|---|---|
| 触发温度 | 按点位正常温升 + 余量设定（100~130℃） |
| 尺寸规格 | 功率模块用大面积，端子用小型号 |
| 耐温等级 | 贴片自身耐温高于点位工况，防脱胶 |
| 认证文件 | 型式检验、RoHS/REACH、SDS |
六、方案效益
- 内置方案不占用桩内空间、不影响散热风道
- 成本低，单桩投入在整桩成本中占比极小
- 免维护，降低运营方长期运维负担
- 提升高速服务区充电设施的安全形象与保险评估
认证要求：GB/T 18487.1-2023《电动汽车传导充电系统 第1部分：通用要求》对充电桩的安全防护有明确规定。NB/T 33001-2018《电动汽车非车载传导式充电机技术条件》要求充电机具备过温保护功能。部分省市的充电设施建设规范已开始要求大功率充电桩配置内部火灾抑制装置。全氟己酮灭火贴片作为内置安全组件，可参与充电桩的 CQC 认证和型式试验，不影响整机电气性能。
常见问题：充电桩消防
Q：贴片内置在桩内会影响散热吗？
A：不会。贴片薄、贴附于模块散热器/壳体等位置，不遮挡风道，不影响桩内气流组织与散热。
Q：130℃ 触发会不会误动作？
A：正常充电时功率模块散热器温度远低于 130℃，触发温度留足余量，只有异常过热（如散热失效、短路）才触发。
Q：已经投运的桩还能加装吗？
A：可以。可在维护窗口内于功率模块、端子排等可触及位置加装，建议由专业人员操作并避开高压带电端子。
Q：贴片寿命真能到 10 年吗？
A：贴片采用耐老化高分子材料，设计寿命 10 年，与充电桩设计寿命匹配，可纳入桩企质保体系。
Q：超充和普通快充桩方案一样吗？
A：配置思路一致，但超充功率更大、发热更高，贴片型号与触发温度需按实际发热点定制选型，可向供应商索取选型表。
