答案先行：光伏逆变器柜内起火的最大风险是IGBT 模块过热击穿、直流拉弧与电容爆裂，且 1500V 直流高压场景不能用含水电介质灭火。把"全氟己酮贴片/异形件"在逆变器结构设计阶段集成进柜内，作为 BOM 标配件随设备出厂——IGBT 散热器贴 140℃ 贴片、直流端子嵌 120℃ 异形件、电容区贴 130℃ 贴片、柜内壁涂辅助涂料，实现热触发秒级、无残留、不导电的柜内自主灭火，可显著提升产品安全等级与差异化竞争力。
一、逆变器柜内为什么必须自带灭火
| 风险点 | 诱因 | 后果 |
|---|---|---|
| IGBT 模块 | 过热、过流击穿 | 瞬间高温起火 |
| 直流回路 | 拉弧、绝缘失效 | 持续电弧燃烧 |
| 电解电容 | 老化爆裂 | 喷液、短路 |
| 风扇/散热 | 故障超温 | 温升加速 |
逆变器多安装于屋顶、电站户外或无人值守场景，一旦起火难以第一时间处置；而直流高压下，水基、泡沫等灭火介质存在触电风险，洁净不导电的灭火方案是必然选择。
行业趋势：2025 年国内光伏新增装机约 270GW，逆变器出货量持续增长。随着 1500V 系统成为主流，直流侧电压升高带来更大的拉弧和火灾风险。头部逆变器厂商已开始将柜内被动灭火作为标配或选配功能，部分出口机型因海外保险要求必须配置。在设计阶段集成灭火件，比售后加装成本低 60% 以上。
二、柜内集成方案
| 位置 | 方案 | 触发温度 | 说明 |
|---|---|---|---|

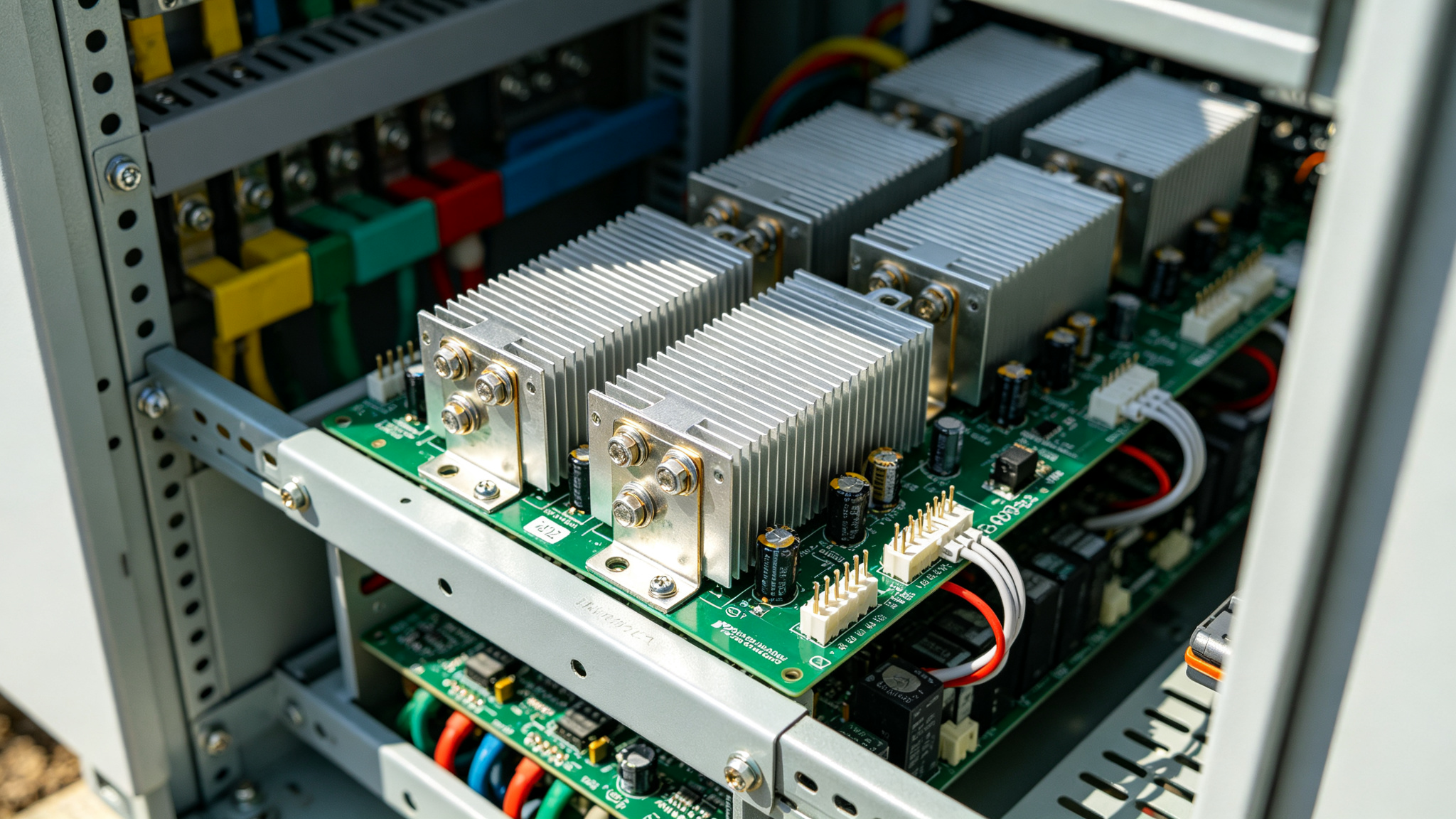

| IGBT 散热器 | 贴片 | 140℃ | 紧贴发热源 |
| 直流端子区 | 异形件 | 120℃ | 定向释放 |
| 电容区 | 贴片 | 130℃ | 面状覆盖 |
| 柜内壁 | 涂料 | 辅助 | 兜底面状防护 |
不同发热源温升特性不同，触发温度分级设定可避免高温部位误触发、又保证低温风险位及时响应。
三、协同设计要点
3.1 不同功率段配置差异
逆变器功率段不同，柜内空间和发热源分布也不同，配置方案需差异化：
- 结构预埋：在设计阶段即预留贴片安装位与走线空间，避免挤压散热风道
- BOM 标配件：灭火贴片（PFCS-PT）作为标配件随设备出厂，批次可追溯
- 认证协同：贴片与逆变器同步通过 UL、CE 相关测试，不额外影响整机认证
- 安装规范：输出《柜内灭火件安装指导书》，明确贴装位置与扭力/背胶要求
四、测试验证路径
- 触发温度验证：恒温箱标定贴片实际触发温度，确认与设计一致
- 整机温升复测：贴装后复测整机散热，确认不影响 IGBT/电容温升
- 振动/运输测试：贴片在整机振动与运输条件下无脱落
- 灭火效能抽测：对发热源模拟过温，验证贴片释放与灭火效果
五、商业价值
逆变器"自带灭火"是新能源设备消防的差异化卖点：对业主是安全承诺，对厂商是认证加分与溢价空间。柜内被动灭火成本占整机比例极低，却能显著降低火灾损失与品牌风险。
认证要求：UL 1741（逆变器安全标准）和 IEC 62109（光伏逆变器安全要求）对设备内部防火有相关条款。部分海外市场（如澳大利亚、德国）的光伏电站保险要求逆变器具备内部火灾抑制功能。全氟己酮灭火材料已通过 UL 2166（哈龙替代品灭火系统）和 ISO 14520 相关测试，可作为逆变器柜内灭火组件使用。
常见问题：逆变器柜内灭火
Q：逆变器柜内贴片会不会影响 UL/CE 认证？
A：不会。灭火贴片作为柜内组件随整机做相关测试，其材料本身绝缘、无腐蚀，不改变整机电气性能，认证流程中按新增组件报备即可。
Q：1500V 直流高压下贴片安全吗？
A：安全。贴片不含导电介质，不形成电气通路；灭火释放物为全氟己酮气体，不导电，适合直流高压场景。
Q：触发温度 140℃ 会不会在正常工作时误触发？
A：IGBT 散热器正常工况通常在 80~100℃，140℃ 触发点预留了充足余量，只有异常过热才触发。
Q：贴片占空间吗？影响逆变器体积吗？
A：贴片为薄型（毫米级），贴合在现有发热源附近空位，不额外增加柜体体积；设计阶段预留即可。
Q：老款已出货的逆变器能加装吗？
A：可在现场按柜内空间加装贴片/异形件，作为售后增值服务；建议优先对高功率、关键电站机型加装。
