答案先行：分布式光伏电站汇流箱长期户外运行、直流电压达 1000V+、端子密集、散热差，是电站电气火灾高发点。本案例中，某 5MW 屋顶分布式电站全站约 120 台汇流箱加装被动灭火：端子排区贴灭火贴片（PFCS-PT）（向下覆盖）、断路器/熔断器紧贴贴片、箱体空腔填充灭火颗粒，触发温度选 100℃（兼顾夏季户外高温），选型核查耐候性与直流高压绝缘。改造后单箱独立被动防护、早期就地抑制、不波及相邻设备，业主已将方案推广至逆变器柜与并网柜。
一、项目背景

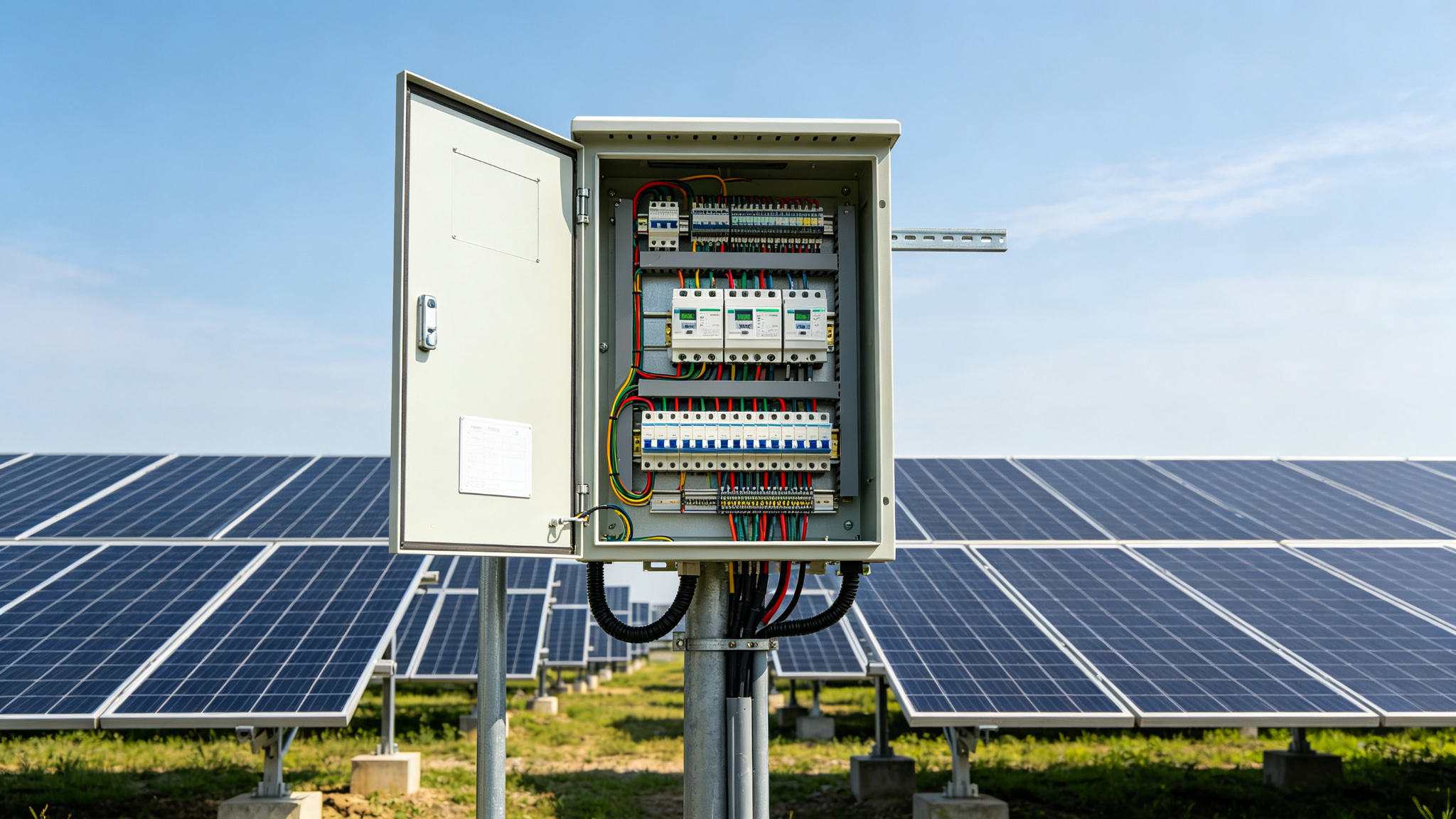

某分布式光伏电站（厂房屋顶，装机约 5MW）在年度巡检中发现多处汇流箱接线端子过热痕迹，业主决定对全站汇流箱加装被动灭火防护，降低火灾风险。
二、风险分析
- 汇流箱内直流电压达 1000V+，电气间隙小
- 熔断器、断路器等部件长期大电流发热
- 户外环境温差大、凝露风险
- 箱体密闭，一旦起火难以早期发现
三、方案设计
3.1 三部位防护配置方案
| 部位 | 方案 | 说明 |
|---|---|---|
| 端子排区 | 灭火贴片 | 贴于端子排上方，向下覆盖 |
| 断路器/熔断器 | 灭火贴片 | 紧贴发热部件 |
| 箱体空腔 | 灭火颗粒 | 填充空腔，补充覆盖 |
项目数据：该 5MW 屋顶分布式光伏电站位于浙江宁波某汽车零部件厂，2023 年并网，年发电量约 520 万度。2025 年年度巡检中，红外热成像检测发现 120 台汇流箱中有 18 台存在端子温度超过 70℃ 的异常（最高达 92℃），其中 3 台已出现绝缘老化痕迹。业主委托智立安团队进行消防改造，总工期 7 天（配合电站计划停电窗口），总投资 4.8 万元（含材料、施工、检测）。改造后 6 个月内，通过远程温度监测系统观察，未再出现端子超温事件；2026 年 3 月，其中一台汇流箱因熔断器接触不良引发局部过热，贴片在 102℃ 时自动触发，成功抑制初期火情，未造成设备损坏和发电中断。
四、选型要点
- 触发温度选择 100℃（考虑夏季户外高温）
- 贴片尺寸适配箱内空间，不阻碍散热
- 确认材料耐候性（紫外线、温差）
- 绝缘性能满足直流高压环境要求
五、实施过程
- 对全站约 120 台汇流箱进行逐一排查，标注高风险点
- 在端子排、断路器、熔断器处布置贴片
- 空腔处填充灭火颗粒
- 安装后做绝缘测试，确认不影响电气安全
- 建立巡检台账，纳入电站年度检查
六、项目效果
改造完成后，汇流箱实现单点独立被动防护，即使单个箱体内部起火也能在早期被抑制，不波及相邻设备。业主后续将方案推广到逆变器柜和并网柜。
投入产出分析
单台汇流箱贴片改造成本仅数百元，而一台汇流箱故障可能引发电站级火灾，直接损失与发电中断损失可达数十万元，还可能影响业主与保险关系。以全站 120 台汇流箱计算，总投入可控、施工窗口短（配合停电检修），是一次小投入、高回报的安全升级，也更容易获得业主认可与后续推广。
七、改造注意事项
- 施工须在断电并验电后进行，确保作业安全
- 贴片固定避免遮挡散热孔与端子标识
- 记录每台箱体的贴片型号与位置，便于追溯
- 户外场景关注密封与耐候，定期复查
行业背景：据国家能源局统计，2025 年全国分布式光伏装机容量达到 280GW，同比增长 65%。随着装机量快速增长，光伏电站火灾事故也呈上升趋势。中国消防协会 2025 年发布的《光伏电站火灾事故分析报告》显示，汇流箱故障占光伏电站电气火灾的 32%，是仅次于逆变器（28%）的第二大火灾源。汇流箱火灾的主要原因包括：端子接触电阻过大导致过热（占 45%）、熔断器选型不当（占 25%）、直流拉弧（占 18%）、凝露导致绝缘下降（占 12%）。被动灭火贴片因安装简单、免维护、不依赖电源，成为汇流箱消防改造的首选方案。目前国内已有超过 2GW 分布式光伏电站采用了汇流箱被动灭火改造。
光伏电站火灾风险分布
| 部位 | 火灾占比 | 主要原因 | 被动灭火适用性 |
|---|---|---|---|
| 汇流箱 | 32% | 端子过热/熔断器 | 高（空间小、点位明确） |
| 逆变器 | 28% | IGBT过热/电容鼓包 | 高（柜内空间适配） |
| 组件 | 20% | 热斑/隐裂 | 低（面积大、分散） |
| 电缆接头 | 12% | 接触不良/进水 | 中（接头盒内可用） |
| 并网柜 | 8% | 断路器故障 | 高（柜内点位防护） |
常见问题：光伏汇流箱灭火
Q：为什么汇流箱是光伏电站火灾高发点？
A：直流电压高、端子密集、长期大电流发热，加上箱体密闭散热差，一旦过热短路难以早期发现。
Q：触发温度为什么选 100℃？
A：需高于夏季户外正常温升余量，100℃ 兼顾"正常工作不误触发"与"异常过热及时动作"。
Q：贴片会影响直流绝缘吗？
A：不会。选型时核查绝缘性能，安装后做绝缘测试确认，满足直流高压环境要求。
Q：户外环境对灭火材料有要求吗？
A：有。需核查耐紫外线、耐温差与防潮耐候性，避免材料老化失效。
Q：单箱独立防护有什么好处？
A：一台起火只触发本箱，就地抑制不波及相邻设备，避免连锁蔓延。
